濃縮分離系統旋流站

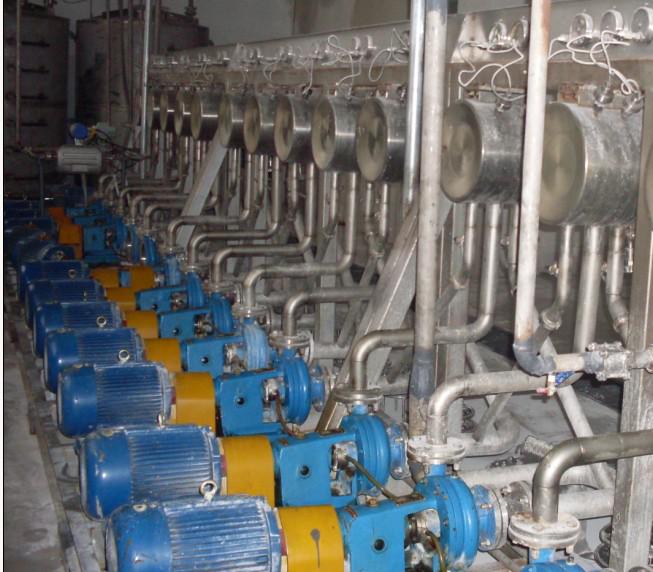

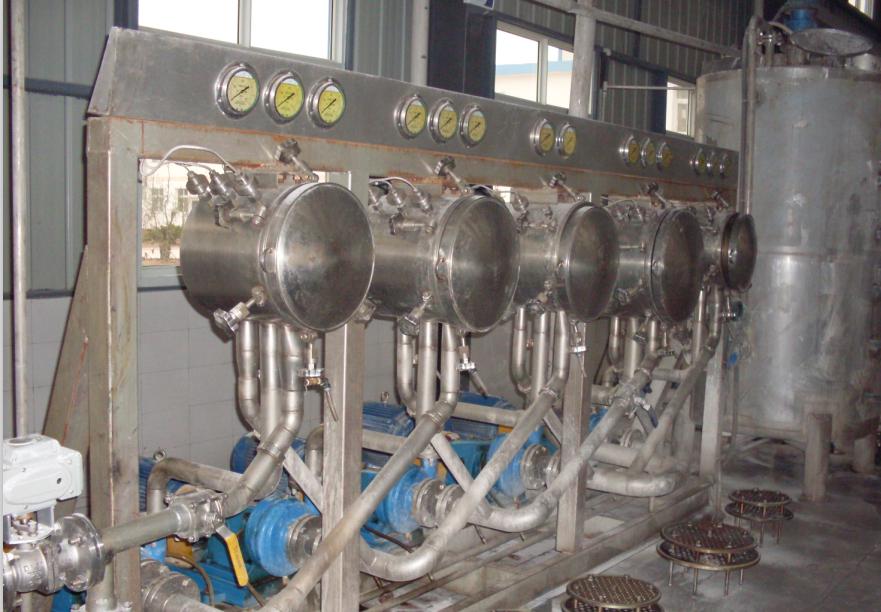

xlq1.jpg    xlq2.jpg


  設備概述
    旋流分離技術是我公司結合國內外先進的固液分離技術,與河南農業大學合作,分別針對紅薯、葛根、木薯、馬鈴薯等物料不同性質,建立仿真數學模型,進行針對性的旋流管設計和組合方式,可以獨立完成物料的分離、洗滌、澄清、濃縮、篩選單元操作任務。
    旋流站管路按工藝要求配備,并安裝有壓力表等儀器儀表,與旋流機組合為一體,整個機組在工藝中獨成一體,相對疊片離心機,結構緊湊,安裝十分方便,旋流器中無運轉部件,堅固耐用,可以保證淀粉加工的連續性。
  用   途:
●用于自動化淀粉生產線的洗滌、精制、澄清等工序,分離出部分蛋白質、細纖維和可溶性雜質,提高淀粉的質量。
●用于取代傳統淀粉加工中的流槽和沉淀池,提高加工效率,減輕體力勞動,提高淀粉質量。
●用于液-液、固-液分離,不同的組合形式可以獨立地完成淀粉、變性淀粉、食品、醫藥、發酵、化工等行業的分離、洗滌、澄清、濃縮、篩選等單元操作任務。
  工作原理:
    由淀粉泵高壓泵出的漿料通過進料口進入缸體的中間腔,在壓力達到0.4-0.7Mpa的情況下,淀粉漿料進入旋流管進口,沿旋流管的切線方向進入旋流管內部,在旋流管內物料各組分按螺旋線作旋轉運動,產生離心力,當物流下行到圓錐部分時,由于各組分的相對密度不同、粒度大小不同、形狀不同而產生離心不同,相對密度大的組分―淀粉獲得離心力較大,沿螺旋運動被拋向錐體內壁而沿壁下降到底流口排出;而相對密度小的蛋白和水獲得離心力較小,則在內螺旋運動下降到底流口的阻力而形成逆旋轉方向的內螺旋渦流上行至頂流口排出,從而達到了各組分分離的目的。
  特點及優勢
●根據不同原料性質和客戶要求量身定做不同材質的旋流站。

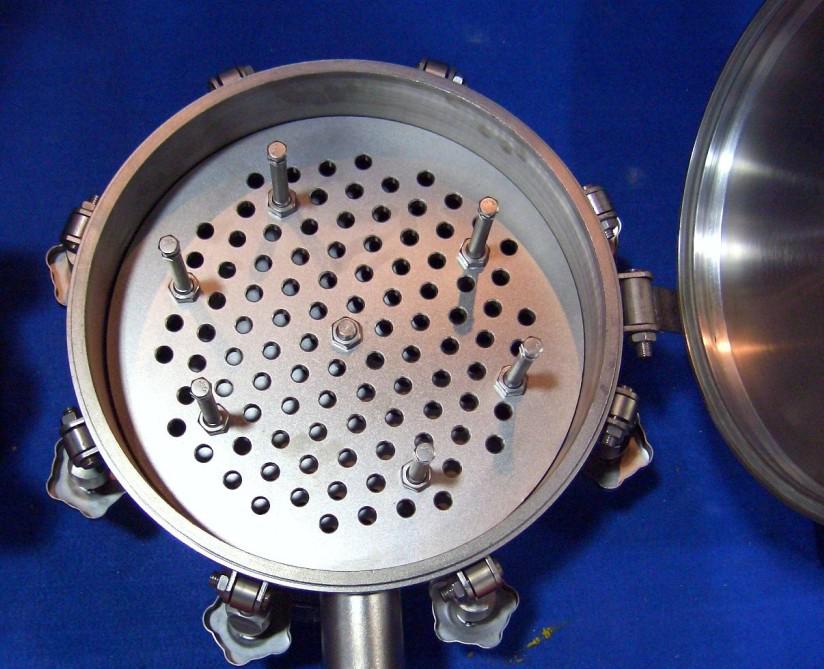

●快開門結構和獨特外頂絲調整機構,使操作更簡便。
●針對不同的原料性質,采用不同結構的國家旋流管,分離更為,旋流管采用高耐磨材質制造,使用壽命更長。
●拆裝式管道連接靈活,更方便。

  技術參數

型號

旋流管規格

(mm)

適用流量

(m3/h)

配用動力

(Kw)

常用級數

(級)

GD-XL-273

10/15/30

7-12.5

4-7.5

8、12、21

GD-XL-350

10/15/30

12-25

5.5-15

8、12、21

GD-XL-430

10/15/30

15-30

7.5-18.5

12、21

GD-XL-600

10/15/30

80-110

30-45

12、21

固德威旋流站技術在其它領域的應用

工業

澄清

洗滌

分離

濃縮

食品

淀粉

酵母



麩質



大豆蛋白





植物油





糖漿



化工

磷酸





冰晶石





纖維素









溶劑







對苯二酸





塑料,化合物







化肥







礦業

煤焦油





顏料













石化

重油







聚乙烯





焦油沙
